Compact Activar/Equalizer

Kompakt reaktiv effektkompensationsenhed

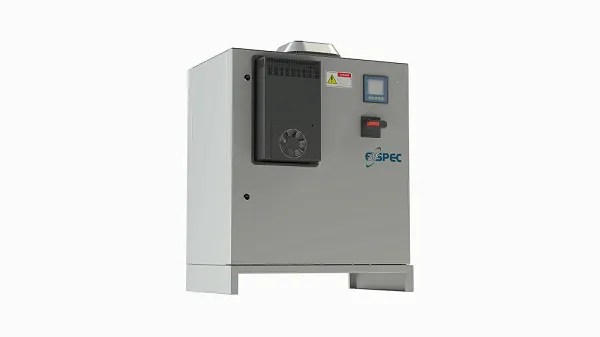

compact2

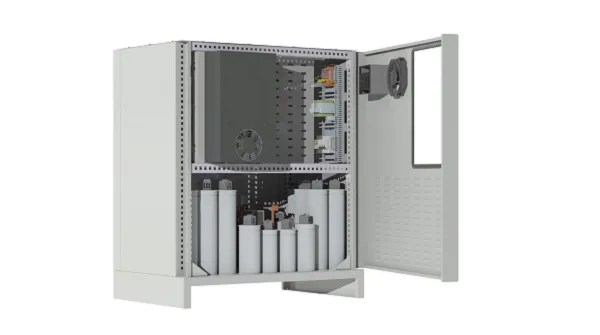

compact_system3
compact-system-with-hybrid

Compact Activar/Equalizer er statiske/dynamiske VAR-kompensationssystemer til transientfri effektfaktorkorrektion og dynamisk belastningskompensation. Traditionelle elkvalitetssystemer er ofte større, komplekse og dyre. Vores kompakte systemer opstår som svar på disse udfordringer for industrielle og kommercielle sektorer med begrænset plads. Med kun 120(H) x 102(B) x 76(D) cm er vores systems fodaftryk det mest effektive design, som Elspec tilbyder. Som alle Elspecs  elkvalitetsløsninger kompenserer vores kompakte systemer spænding, harmoniske, spændingsflimmer og udsving ved nul-gennemgang. Dette gør dem til de hurtigste Power Factor-korrektionssystemer. Vores elkvalitetsløsninger forbedrer maskinernes levetid og forbedrer produktionseffektiviteten. Vores kompakte omkostningseffektive design tilbyder nem opgradering og modularitet. Det unikke modulære design muliggør systemudvidelser inklusive hybrid layout til integreret aktiv harmonisk filtrering.

Compact Activar/Equalizer er statiske/dynamiske VAR-kompensationssystemer til transientfri effektfaktorkorrektion og dynamisk belastningskompensation. Traditionelle systemer er ofte større, komplekse og dyre. Vores kompakte systemer opstår som svar på disse udfordringer for industrielle og kommercielle sektorer med begrænset plads. Med kun 120(H) x 102(B) x 76(D) cm er vores systems fodaftryk det mest effektive design, som Elspec tilbyder.
Ved at kompensere spændingsfald, harmoniske, spændingsflimmer og udsving, forbedrer vores systemer maskinernes levetid og forbedrer produktionseffektiviteten. vores kompakte omkostningseffektive design tilbyder nem opgradering og modularitet. Det unikke modulære design muliggør systemudvidelser inklusive hybrid layout til integreret aktiv harmonisk filtrering.

Nøglefunktioner
• Effektfaktorkorrektion i realtid
• Høj opløsningskompensation
• Kompakt og effektivt design
• Alternativ til konventionelle, større kompensationssystemer
• Designet til industrielle og kommercielle applikationer

FabrikantELSPEC
System Power25kVAr(400V/50Hz) til 380kVAr(480V/60Hz)

Systemstørrelse120(H) x102(B) x76(D) cm
Driftsfrekvens45-55Hz for 50Hz netværk
55-65Hz for 60Hz netværk

SkifterTransientfri drift:
Elektronisk switching designet til at skifte kondensatorgrupper ind i netværket uden at skifte transienter.
Tilslutning til netværket under nuværende nul-gennemgange, hvilket giver jævn til- og frakobling af grupperne.

Acquisition time EQUALIZERFull compensation within one network cycle:
· 5-20ms for 50Hz network
· 4-16ms for 60Hz network
Acquisition time ACTIVAROne second per step.
Control ModeMain CT Location options:
·         Load only (open loop)
·         Load + Capacitors (close loop)
Network configuration:
·         Single phase
·         Three phases WYE/DELTA balanced
·         Three phases WYE/DELTA unbalanced
Capacitor configuration options:
Single Phase – Line to Line
CapacitorsHigh power capacitors:
· 450V: 7.5um film thickness
· 550V: 10um film thickness
· 690V: 12um film thickness
Maximum ratings:
· Overcurrent: 4 In
· Inrush current: 200 In
InductorsHigh performance cooper inductors:
· Rated inductance and tolerance: -1.5% / +2.5%
· Insulation voltage: 6,000V
Losses208V – 480V: < 0.8%
Operational temperature-10°C to +40°C
Protection classNEMA 1
Communication·         Isolated RS485
·         Up to 115k Baud Rate
·         Protocols options:
Ethernet protocol
ELCOM-(Elspec High-Speed communication protocol)
ModBus/RTU (IEEE 754 Floating Point)
·         Full remote control via PQSCADA
Operational Mode·         Manual
·         Automatic
·         Test
Built in Power Quality measurement systemSimultaneous measurement of the following sections:
·         Mains (total of load and capacitor)
·         Load
·         Capacitors (system)
·         Combination of Mains, Load and Capacitors.
DisplayStructure:
·         Graphic, high contrast FSTN LCD
·         4.7″, Black/White
·         Long life LED backlight
·         Antiglare coated polycarbonate window
Controller SpecificationsPower supply:
230V, 50Hz
LCD Display:
·         Size: 94x76mm
·         Resolution: Graphic 160×128 pixels
·         Type: FSTN, LED backlight
Frequency:
30 to 70 Hz
Power consumption:
10VA
Dimensions:
144x144x138mm, Weight: 1.4 kg
Standards
Electromagnetic compatibility: EN50081-2, EN50082-2, EN55011, EN61000-4-2/3/4/5, ENV50204, ENV50141.
Safety standards: EN61010-1, EN50439-1
Switching ModuleElectronic switches:
·         Rated voltage: 2400V/Peak
·         Rated Current: 350Amp Cooling:
·         Temperature controlled, forced air cooling system. Panel mounted
·         Easy Maintenance
·         External air circulation
·         Long life, Ball bearings fan
Low losses:
400V: 0.35% (3.5W/kVAr)
480V: 0.30% (2.0W/kVAr)
PC SoftwarePQSCADA Sapphire Software (Refer Appendix B-3):
· Complete System Remote Control
· Real Time measurements
· Time-Of-Use and Cost Allocation
· Harmonic & Waveform graphic and tabular display
· Comprehensive Data Logging, including triggers and set points
· Automatic comparing to international Power Quality standards, such as IEEE 519 (Harmonics standard):
· Easy Report Generation
· Exporting to word processor (such as Microsoft Word) and spreadsheets (such as Microsoft Excel)
· User Friendly on-line help, toolbars and hints
· Internet and Intranet operation
· Stand-alone or network versions, allowing intra-net and internet connectivity
SOLFARDE/TAGE
  • Forbedrer effektfaktoren
  • Øger produktionseffektiviteten
  • Stabiliserer forsyningen af ​​netværksspænding
  • Filtrering af inverter Harmonics
  • Meget pålideligt system – lang forventet levetid (MTBF)
DATACENTER
  • Harmonisk filtrering
  • Reducerer spændingsflimmer
  • Stabiliserer netværksspændingen
  • Forbedrer effektfaktoren
  • Øger den forventede levetid for elektronik
  • Forbedrer netværkets pålidelighed
  • Meget pålideligt system – lang forventet levetid (MTBF)
INDUSTRIMASKINERI
  • Forbedrer effektfaktoren
  • Harmonisk filtrering
  • Reducerer spændingsflimmer
  • Stabiliserer netværksspændingen
  • Reducerer maskinerne nedetid
  • Øger udstyrets forventede levetid
  • Meget pålideligt system – lang forventet levetid (MTBF)

HOSPITALER
  • Reducerer spændingsflimmer
  • Stabiliserer netværksspændingen
  • Øger den forventede levetid for følsomt udstyr
  • Forbedrer effektfaktoren
  • Harmonisk filtrering
  • Meget pålideligt system – lang forventet levetid (MTBF)
HYKRABERE
  • Harmonisk filtrering
  • Reducerer spændingsflimmer
  • Stabiliserer netværksspændingen
  • Forbedrer effektfaktoren
  • Øger den forventede levetid for elektronik
  • Forbedrer netværkets pålidelighed
  • Meget pålideligt system – lang forventet levetid (MTBF)
